一、AC-DC-AC變頻電路逆變方式：

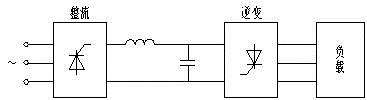

　　可控整流電路和逆變電路組合成變頻電路，即AC-DC-AC變頻電路，如果普通逆變電路采用以上介紹的方法，有以下缺點。

　　1、輸出電壓為方波，含有較多諧波，對負載產生不利影響。

　　2. 使用相控改變中間直流環節上的電壓，以降低輸入功率因數。

　　3、整流電路和逆變電路均采用可控電源環節，復雜度高，成本高。

　　4、由于中間直流環節電容大，調壓時慣性大，響應慢。

　　為了克服上述缺點，逆變電路會采用PWM逆變方式，PWM逆變器控制逆變電路的開關器件的通斷，使輸出端獲得一系列脈沖。幅度相等但寬度不相等。使用這些脈沖替換正弦波或所需的波形。圖中的可控整流電路已被不可控整流電路所取代，逆變電路常采用自關斷裝置。該P(yáng)WM逆變電路具有以下主要特點：

　　1、可以獲得非常接近正弦波的輸出電壓。

　　2、整流電路采用二極管，可以獲得接近功率因數1的值。

　　3、僅采用一級可控電源鏈路，電路結構相對簡單。

　　4、可以控制脈沖寬度來改變電壓輸出，以此增加變頻器的動態響應。

　　二、AC-DC-AC變頻器的工作原理

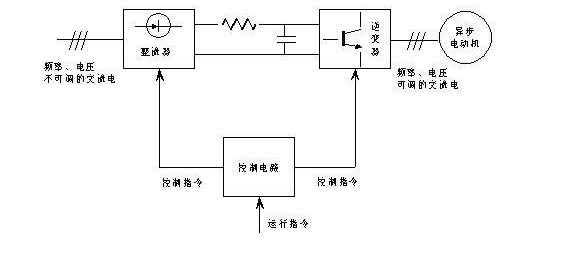

　　AC-DC-AC變頻器的工作原理是利用微電子器件、電力電子器件和控制技術，先將工頻電源通過二極管整流成直流電源，再經過電力電子器件，將直流電源轉換為可調頻率交流電源，AC-DC-AC變頻器的工作原理圖如下。

　　從圖中可以看出，變頻器由主電路(包括整流器、中間直流環節和逆變器)和控制回路組成，各部分的功能如下。

　　1、整流器的作用是將三相(或單相)交流電源整流成直流電。全波整流電路主要用于SPWM變頻器。對于大多數中小容量變頻器，整流裝置采用不可控整流二極管或二極管模塊。

　　2、逆變器與整流器功能相反，將直流變頻變電壓變交流，實現交流電機的變頻調速。逆變器電路由開關器件組成，這些開關器件通常是稱為逆變橋的橋式電路。在SPWM變頻器中，開關器件接受控制電路中SPWM調制信號的控制，將直流電逆變?yōu)槿嘟涣麟姟?

　　3、控制電路，這部分電路由運算電路、檢測電路、驅動電路、保護電路等組成，一般采用大規模集成電路。
