產品系列：60HZ變頻電源系列

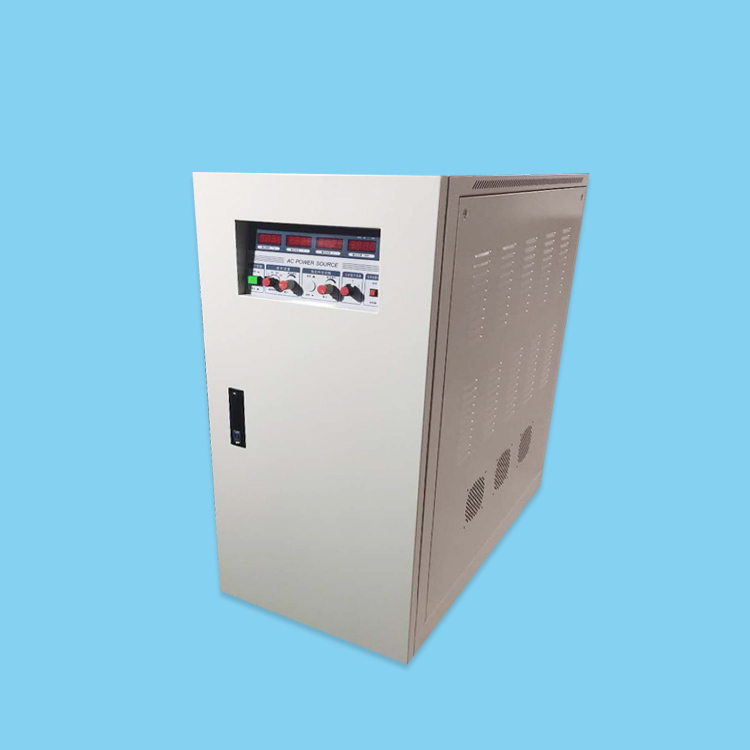

產品簡介：產品簡介： OSM60系列交流三相變頻電源，以DSP處理器為核心，全數字化控制與反饋，以SPWM方式制作,用主動元件IGBT模塊設計，以隔離變壓器輸出來增加整機穩定性, 具有負載適應性強、輸出波形品質好、操作簡便等特點，具有短路、過流、過載、過熱，過欠壓等保護功能，以保證電源可靠運行。
- 產品介紹
- 功能特點
- 產品用途
- 技術參數
產品簡介：
OSM60系列交流三相變頻電源，以DSP處理器為核心，全數字化控制與反饋，以SPWM方式制作,用主動元件IGBT模塊設計，以隔離變壓器輸出來增加整機穩定性,具有負載適應性強、輸出波形品質好、操作簡便等特點，具有短路、過流、過載、過熱，過欠壓等保護功能，以保證電源可靠運行。
單相變頻電源性能特點：
1、 核心采用原裝日本三菱IGBT模塊或德國英飛凌IGBT模塊，驅動為日本三菱機芯，可保證IGBT的可靠工作。
2、 功率器件合理應用，帶載能力強，滿負載可連續工作。
3、 動態反應速度快，突加負載壓降小，反應速度小于2ms。
4、 源表一體化，操控簡單方便，高精度LED數字顯示（電壓、電流、頻率、功率&功率因素）。
5、 旋鈕式快速調節電源電壓及頻率的輸出，輸出調節范圍寬，低檔電壓0-260V連續可調；高檔電壓0-520V連續可調。
6、 輸出采用隔離變壓器，波形純正穩定，整機安全可靠，具有較強的抗干擾能力，可配套發電機組使用。
7、 可選配RS232、RS485、開關量、0-5V/0-10V/4-20mA模擬量信號遠距離程控。
8、 可滿足進出口設備使用，如110V60HZ、120V60HZ、200V60HZ、230V60HZ、415V60HZ，440V60HZ、460V60HZ、480V60HZ以及690V60HZ等。
技術參數：
|
三相3KVA-75KVA功率段 |
||||||||||||||||||||
|
電源型號 （OSM60） |
13030 |
13050 |
13060 |
13100 |
33150 |
33200 |
33300 |
33450 |
33600 |
33750 |
||||||||||
|
額定容量 |
3KVA |
5KVA |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
75KVA |
||||||||||
|
輸出限電流 |
低檔（L） |
8.4A |
13.8A |
16.8A |
28A |
42A |
56A |
84A |
126A |
168A |
210A |
|||||||||
|
高檔（H） |
4.2A |
6.9A |
8.4A |
14A |
21A |
28A |
42A |
63A |
84A |
105A |
||||||||||
|
電路方式 |
IGBT/PWM脈寬調制方式 |
|||||||||||||||||||
|
輸入 |
相數 |
單相 |
三相四線 |
|||||||||||||||||
|
電壓 |
220Vac±15% |
380Vac±15% |
||||||||||||||||||
|
頻率 |
50HZ/60HZ±10% |
|||||||||||||||||||
|
輸出 |
相數 |
三相四線 |
||||||||||||||||||
|
波形 |
SINE WAVE |
|||||||||||||||||||
|
相電壓 |
低檔（L）：0-150V連續可調；高檔（H）：0-300V連續可調（特殊電壓可定制） |
|||||||||||||||||||
|
線電壓 |
低檔（L）：0-260V連續可調；高檔（H）：0-520V連續可調（特殊電壓可定制） |
|||||||||||||||||||
|
負載穩壓率 |
≤0.5% |
|||||||||||||||||||
|
電源穩壓率 |
≤0.5% |
|||||||||||||||||||
|
額定頻率 |
50HZ/60HZ |
|||||||||||||||||||
|
調節范圍 |
45-70HZ連續可調（可接受特殊頻率定制） |
|||||||||||||||||||
|
頻率穩定率 |
≤0.01% |
|||||||||||||||||||
|
波形失真度（THD） |
THD≤2% |
|||||||||||||||||||
|
效率 |
≥95%（100%阻性負載） |
|||||||||||||||||||
|
相位差 |
相位120°≤±2°;相電壓差＜3%額定值 |
|||||||||||||||||||
|
反應時間 |
≤2mS |
|||||||||||||||||||
|
適應負載 |
感性、容性、阻性以及混合型負載 |
|||||||||||||||||||
|
顯示 |
高精度四位數數字式LED顯示，電壓、電流、頻率、功率及功率因素 |
|||||||||||||||||||
|
冷卻方式 |
風扇冷卻 |
|||||||||||||||||||
|
輸出保護 |
有完善的過壓、過流、短路、過熱等保護功能及報警裝置 |
|||||||||||||||||||
|
可靠性 |
MTBF |
1.0×105h |
||||||||||||||||||
|
MTTR |
0.5h |
|||||||||||||||||||
|
壽命 |
≥10年 |
|||||||||||||||||||
|
環境 |
絕緣阻抗 |
DC≥500V 10MΩ |
||||||||||||||||||
|
耐壓絕緣 |
AC 1800V 5mA/min |
|||||||||||||||||||
|
工作溫度 |
-15℃ -50℃ |
|||||||||||||||||||
|
相對濕度 |
0-90%(非凝結狀態) |
|||||||||||||||||||
|
海拔高度 |
≤2000公尺 |
|||||||||||||||||||
|
備注：特殊規格可按照指定要求定制 |
||||||||||||||||||||
|

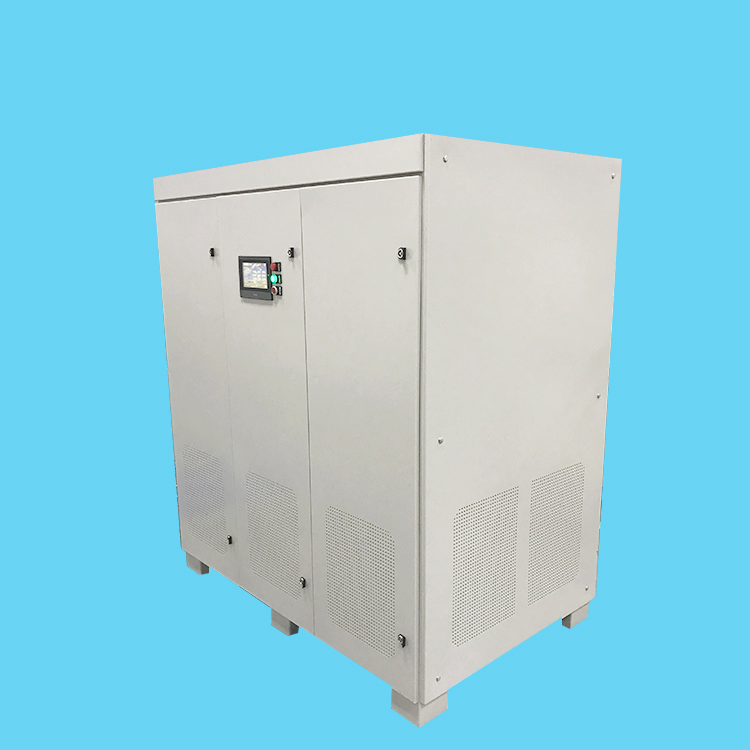

三相100KVA-800KVA功率段 |
||||||||||||||||||||
|
電源型號 （OSM60） |
331000 |
331200 |
331500 |
332000 |
333000 |
334000 |
335000 |
336000 |
338000 |
|||||||||||
|
額定容量 |
100KVA |
120KVA |
150KVA |
200KVA |
300KVA |
400KVA |
500KVA |
600KVA |
800KVA |
|||||||||||
|
輸出限電流 |
138A |
166A |
208A |
277A |
416A |
555A |
694A |
833A |
1111A |
|||||||||||
|
電路方式 |
IGBT/PWM脈寬調制方式 |
|||||||||||||||||||
|
輸入 |
相數 |
三相四線 |
||||||||||||||||||
|
電壓 |
380Vac±15% |
|||||||||||||||||||
|
頻率 |
50HZ/60HZ±10% |
|||||||||||||||||||
|
輸出 |
相數 |
三相四線 |
||||||||||||||||||
|
波形 |
SINE WAVE |
|||||||||||||||||||
|
相電壓 |
0-300V連續可調（特殊電壓可定制） |
|||||||||||||||||||
|
線電壓 |
0-520V連續可調（特殊電壓可定制） |
|||||||||||||||||||
|
負載穩壓率 |
≤0.5% |
|||||||||||||||||||
|
電源穩壓率 |
≤0.5% |
|||||||||||||||||||
|
額定頻率 |
50HZ/60HZ |
|||||||||||||||||||
|
調節范圍 |
45-70HZ連續可調（可接受特殊頻率定制） |
|||||||||||||||||||
|
頻率穩定率 |
≤0.01% |
|||||||||||||||||||
|
波形失真度（THD） |
THD≤3% |
|||||||||||||||||||
|
效率 |
≥95%（100%阻性負載） |
|||||||||||||||||||
|
相位差 |
相位120°≤±2°;相電壓差＜3%額定值 |
|||||||||||||||||||
|
反應時間 |
≤2mS |
|||||||||||||||||||
|
適應負載 |
感性、容性、阻性以及混合型負載 |
|||||||||||||||||||
|
顯示 |
高精度四位數數字式LED顯示，電壓、電流、頻率、功率及功率因素 |
|||||||||||||||||||
|
冷卻方式 |
風扇冷卻 |
|||||||||||||||||||
|
輸出保護 |
有完善的過壓、過流、短路、過熱等保護功能及報警裝置 |
|||||||||||||||||||
|
可靠性 |
MTBF |
1.0×105h |
||||||||||||||||||
|
MTTR |
0.5h |
|||||||||||||||||||
|
壽命 |
≥10年 |
|||||||||||||||||||
|
環境 |
絕緣阻抗 |
DC≥500V 10MΩ |
||||||||||||||||||
|
耐壓絕緣 |
AC 1800V 5mA/min |
|||||||||||||||||||
|
工作溫度 |
-15℃ -50℃ |
|||||||||||||||||||
|
相對濕度 |
0-90%(非凝結狀態) |
|||||||||||||||||||
|
海拔高度 |
≤2000公尺 |
|||||||||||||||||||
|
備注：特殊規格可按照指定要求定制 |
||||||||||||||||||||
