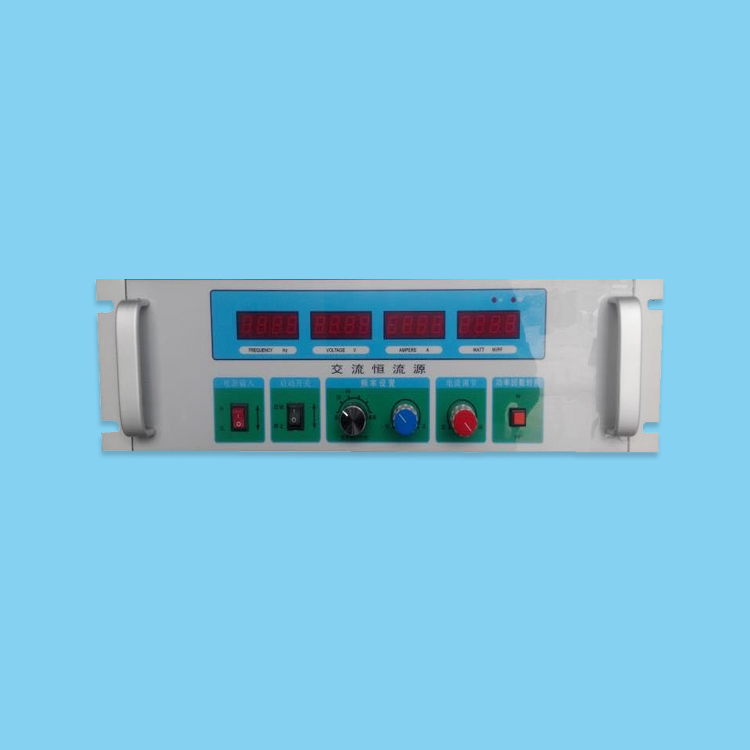

產品簡介：

交流恒流源是一種寬頻譜、高精度交流穩流電源，具有響應速度快，恒流精度高，連續工作穩定可靠，并適合各種性質負載（阻性、感性、容性）等優點。主要用于檢測熱繼電器、斷路器、磁力啟動器等保護性開關及各類變壓器、互感器等需要設定額定電流、動作電流、短路保護電流等熱效應試驗中進行校驗和測試的場合。本電源輸出電流從零到額定值任意可調，輸出電流大的還可分檔，在使用中允許負載開路工作。

OSM系列交流恒流源采用SPWM高頻脈寬調制，IGBT模塊逆變后經隔離變壓器隔離輸出，工作穩定可靠，輸出電流精度高，電流波形失真小，工作中無環境污染、無噪聲，并且完全能夠克服由于電網電壓波動、回路電阻變化、產品內阻變化所引起的電流變化，不受人為因素的影響，人機接口界面良好，能與先進的生產線系統配套使用，也可單獨使用。 廣泛用于航天、國防、軍工、質檢所，低壓電器行業、企事業單位等場所。

交流恒流源工作原理：

交流恒流源采用SPWM高頻脈寬調制的方式，模擬成線性電抗器，與變流器串聯而成，控制電路為線性電路與數字電路的阻合。利用進口高精度真有效值轉換器將輸出電流轉換成直流電壓信號，與精密基準電壓相比較，高精度運放組成P-I調節器，控制主回駱的阻抗，來達到恒流的目的，大功率開關采用進口IGBT模塊，具有效率高，無噪音，波形好等優點。

OSM系列交流恒流源技術特點:

1. 采用IGBT高頻開關變換和波形閉環控制技術，輸出波形品質高、響應速度快、動態性能好；

2. 自主專利厚膜控制電路，通過多環控制，極大改善電源輸出性能；

3. DSP數字化控制，跟蹤精度高，全面提高電源品質。

4. 輸出具有截流功能；

5. 軟硬件結合的獨立保護設計，確保用電設備完好及操作人員安全；

6. 同時顯示多種信息，操作便捷；

7. 獨有故障診斷功能，大幅度縮短電源維修時間.

8. 改良式風道，發揮風冷卻系統的最大潛能，顯著提高電源功率密度，并確保整機長期可靠工作；

9. 主要電氣元件均采用國內外知名廠商標準產品，同時執行嚴格的器件篩選檢驗措施；

10. 所有電路板均為自行設計、研制，通過各種環境應力試驗，確保無暇品質。

11.本產品可選配遠程通訊接口:RS232、RS485、開關量、0-5V/0-10V/4-20mA模擬量信號等實現遠程控制

產品用途：

廣泛用于航天、國防、軍工、質檢所，低壓電器行業、企事業單位等場所

單相交流恒流源技術參數：
